钢制翅片管对流散热器由翅片管内芯及外罩两部分组成。
钢制翅片管是将条形钢片直接缠绕在钢管上形成的。翅片与钢管之间有直接
缠绕、缠绕镀锌、高频焊接及沟槽镶嵌等多种做法。镀锌与高频焊接两种做法能使翅片与钢管紧密结合,在所有的钢制翅片管中金属热强度最高,散热效果最好;而直接缠绕绕的翅片管只在两端点焊,与钢串片散热器相似,翅片容易松动,散热量会逐年降低,不宜采用。

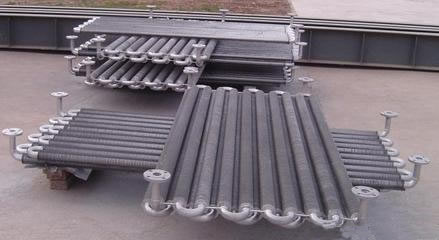

t01c21faa01602fc9a1
     几根横向排列的翅片管由两端的联箱串联起来,便构成散热器内芯。其使用寿命及承压能力可与供暖管道相同,能在各种热水与蒸汽供暖系统中使用。
     由翅片管制成的散热器内芯外观差、易伤人,难在供暖建筑中直接使用。所以,这类散热器都配有一个漂亮的外罩。外罩的形式通常有好几种,可以根据工程条件选择使用。设有外罩的钢管翅片散热器,外形美观,散热效率更高,但表面温度却不高,住宅、写字楼、医院、中小学校、幼儿园等都相当适合,属于散热器类推荐产品。
     目前,生产钢制翅片管散热器的厂家不少,翅片管排列形式及外罩形状也不尽相同。在材质上,除了钢翅钢管外,还有铝翅钢管及铝翅铜管等。钢翅片容易锈蚀,不宜在潮湿环境中使用;铝翅铜管散热效果好,但价格较高。设计时需根据工程具体条件选择确定。
     规格与材质相同的翅片管,散热量基本相同。外罩形式与翅片管的排列对散热量会有一定的影响,但误差应在10%以内。
     钢制高频焊翅片管对流散热器,在这一类型的散热器中具有一定的代表性，为了设计计算方便,可以先依据钢制高频焊翅片管对流散热器的散热量进行选择计算,确定规格与尺寸。在选购钢制散热器时,只需对其散热量进行校核就可以了。
